1. はじめに 材料調達部門

頭がおかしくなってキーボードを買った。

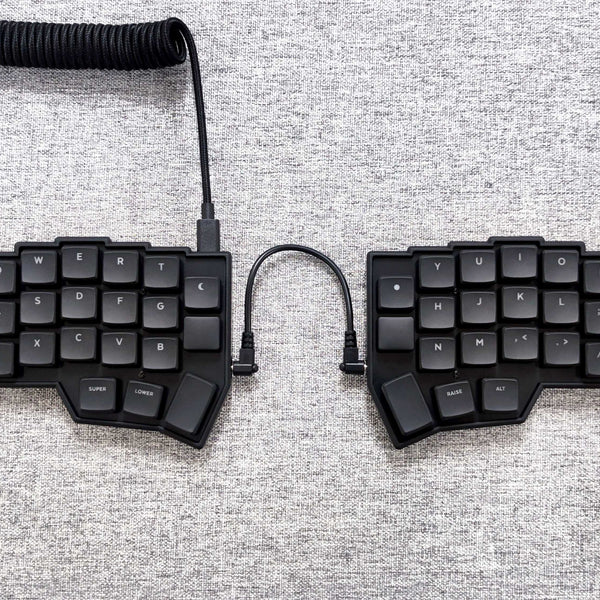

Corne Chocolateとは横6 x 縦3キーのcolumn staggered配列(列方向にずらした配列) + 親指3キーの左右分離型キーボードです。キー数は左右合わせて最大46個のみで非常にコンパクトな設計となっています。40%分離型キーボードの代表格であるLet's Splitよりも小型であり、Irisから数字列を外したような配置になっています。V4の特徴はんだ付け不要ファームウェア書き込み済み専用ケースの付属RemapによるWebブラウザからの簡単なキーマップのカスタムホットスワップ可能フルキーバックライト対応はんだ付けが不要かつファームウェアも書き込み済みのため簡単に組み立てができ、すぐに使用できます。さらに専用のケースが付属します。高級感のある見た目や打鍵音にもこだわったキットです。V3からの変更点はこちらをご参照くださいデフォルトキーマップは以下をご覧ください(中央4キーは未割り当てです)内容物実装済み基板(Ver.4.1) … 左右各1枚ケース … 左右セットマウントプレート … 2枚スペーサー M2 5mm … 8本ネジ M2 4.5mm … 16本クッションゴム … 8個別途ご用意が必要なものキースイッチ(Kailh Choc V1もしくはV2対応の物)×46個キーキャップ(Kailh Choc V1もしくはV2対応の物)×46個USB Type-Cケーブル … 1本TRRSメタルケーブル 0.8m … 1本※ CherryMX互換スイッチには対応しておりません組み立て方法ビルドガイドはこちらをご参照ください。https://github.com/foostan/crkbd/blob/v4.0/docs/corne-chocolate/v4/buildguide_jp.md関連商品キーボードアクリルプレートCorne V4 Chocolateに付属しているFR4製のマウントプレート(スイッチプレート)を交換し、アクリルに変更できるサービスです。下記が該当のプレートです。「Corne V4 Chocolate フルバージョン - 2mm」「Corne V4 Chocolate レガシーバージョン - 2mm」キーボードフォームカットサービスCorne V4 Chocolateに取り付けることができるPoron製のフォームをカットするサービスです。下記が該当のフォームです。「Corne V4 共通(ボトム) - 2mm」「Corne V4 共通(ボトム) - 3mm」キーボードカスタムプレート プリントサービスCorne V4 Chocolateのスイッチプレート(アクリル製)にUVプリントを行うことで、カスタムできるサービスです。下記が該当のプレートです。「Corne V4 Chocolate フルバージョン - 2mm」「Corne V4 Chocolate レガシーバージョン - 2mm」注意事項写真は作成見本であり商品内容と同一ではありません。また仕様は予告なく変更することがあります。
  • ファームウェアはqmk
  • いわゆる40%分割型
    • 数字キーが無い
  • ビカビカ光る
  • ホットスワップ
    • ソケットはすでに着いてるのでキースイッチ(別売)を刺すだけ

というのが特徴。 数字キーいらねえんじゃねえのとなって、こうなった。 ErgoDox EZからの乗り換えになる。

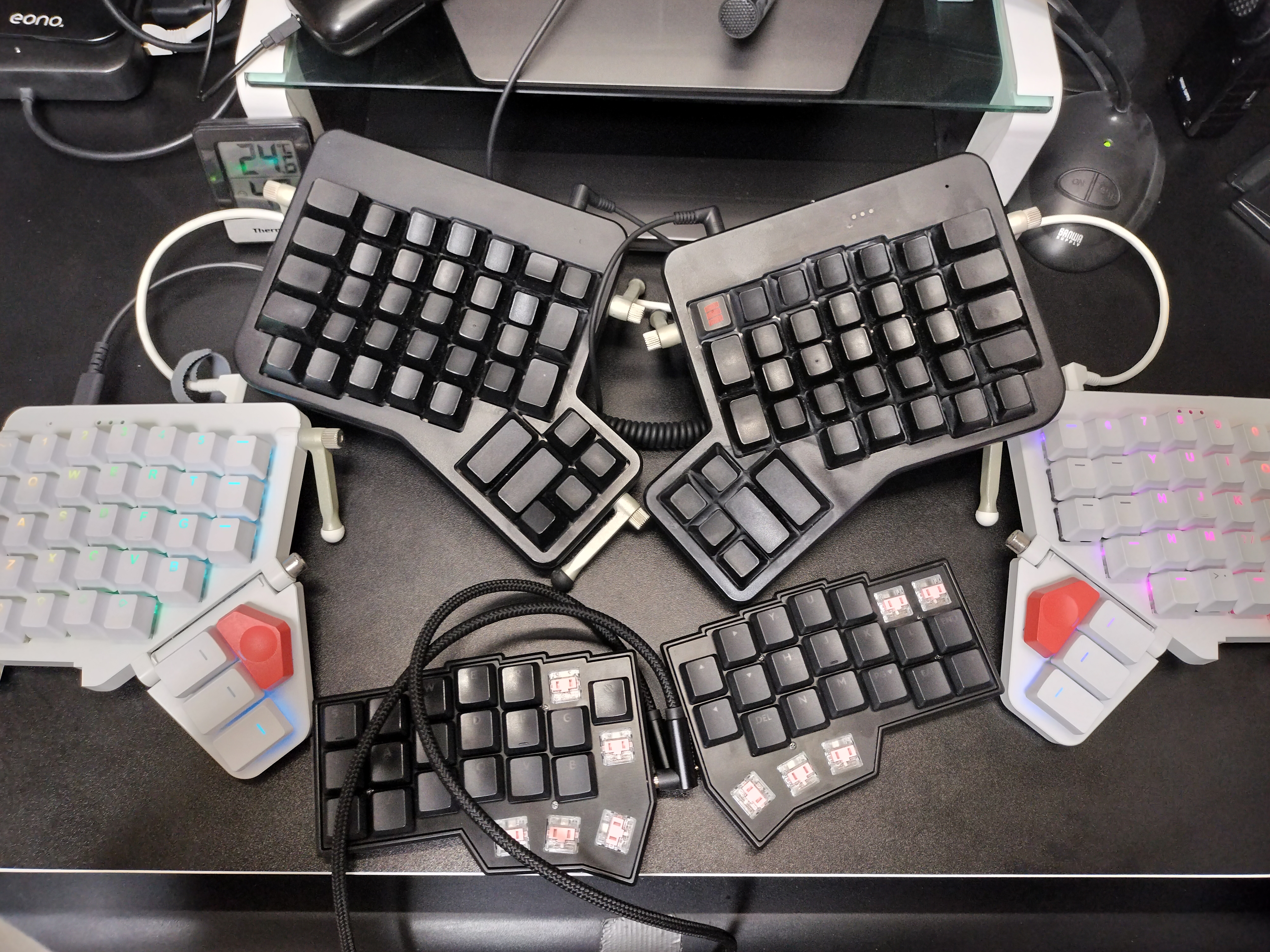

サイズ比較1.1. サイズ比較。手前がCorne、上の黒いのがErgoDox EZで白いのがMoonlander

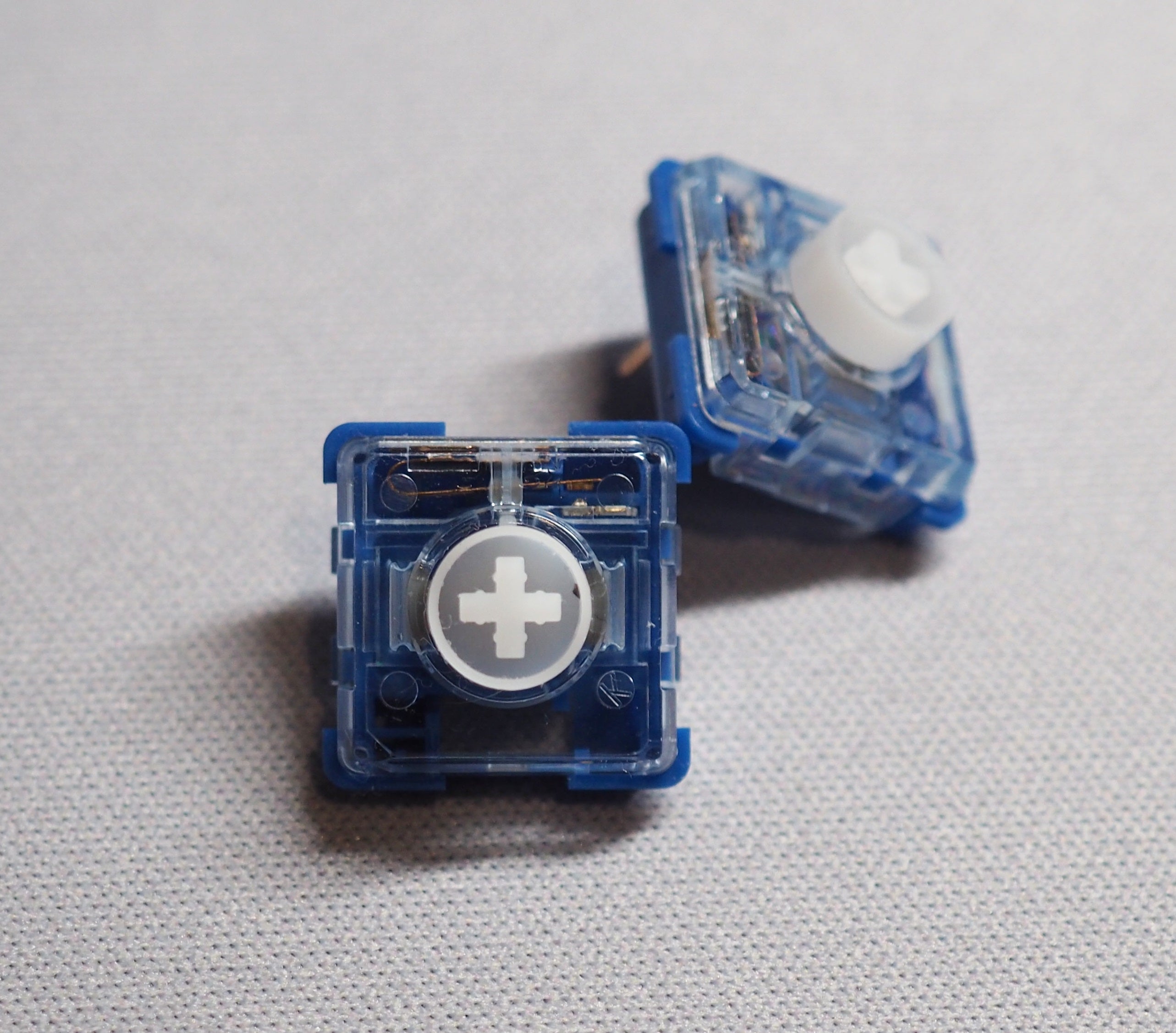

キースイッチはKailhのChoc v2 Deep Sea Silent Isletという結構新しいやつを買った。

このスイッチは近年人気が出てきているChoc v2スイッチの静音版です。喫茶店などの静かな環境で打鍵する際に特にオススメです。逆に打鍵感を楽しめる場合は、Kailh Choc v2 White Rain Switchの方が軸ブレが少なくスムーズに動作する印象があります。またフォースカーブの右側を見ると分かりますが、このスイッチは底打ち時の衝撃を柔らかくする効果がありますので、ErgoArrowsProのような剛性が高いキーボードに特にオススメです。

HHKBみたいな、少しザラっとしてるけど滑らかな静音リニアで気持ちがいい。 流通が少なそうなのがネック。

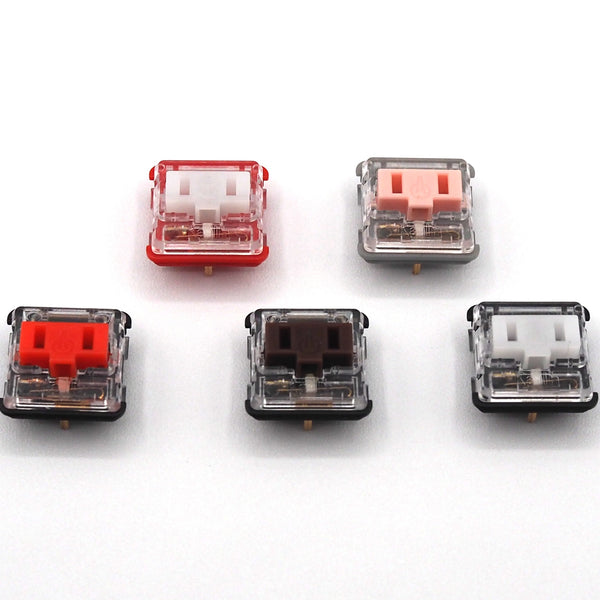

親指で押すキーは軽くしたいのでChoc v1のピンク軸にした。 v1とv2はソケット互換があるのでどちらも使える。一方キャップに互換はない。

※キースイッチのみの商品です。キーボード等は含まれません。※キースイッチの品質に関する免責事項を必ずご覧になってからお買い求めください。ロープロファイルスイッチです。 赤軸:スムーズなリニア軸茶軸:クリック感のあるタクタイル軸白軸:カチカチ感のあるクリッキー軸Red Pro:軽くてスムーズなリニア軸Pink:さらに軽くてスムーズなリニア軸赤軸タイプ:リニア押下圧:約45g±10gf動作圧:約50g±10gfストローク:3.0mm±0.5mm接点:1.5mm±0.5mmPCBマウント(5ピン)型番:CPG135001D01メーカープロダクトページデータシート赤軸茶軸タイプ:タクタイル押下圧:約45g±15gf動作圧:約60g±10gfストローク:3.0mm±0.5mm接点:1.5mm±0.5mmPCBマウント(5ピン)型番:CPG135001D02メーカープロダクトページデータシート茶軸白軸タイプ:クリッキー押下圧:約50g±10gf動作圧:約60g±10gfストローク:3.0mm±0.5mm接点:1.5mm±0.5mmPCBマウント(5ピン)型番:CPG135001D03メーカープロダクトページデータシート白軸Red Proタイプ:リニア動作圧:約35gfストローク:3.0mm±0.5mm接点:1.5mm±0.5mmPCBマウント(5ピン)Pinkタイプ:リニア動作圧:約20gfストローク:3.0mm±0.5mm接点:1.5mm±0.5mmPCBマウント(5ピン)データシート     Pink

めちゃ軽く手への負担は少ないが、Isletが静音すぎて相対的にカチャカチャ音が気になるのが玉に瑕。

2. qmk_firmware 小テク集

xmodmapでキーマップを変更していた10年以上前から入力の歴史は続いており(中略)(攻略)。 ErgoDox EZのキーマップをベースにした。

keyboard controller firmware for Atmel AVR and ARM USB families - Nymphium/qmk_firmware

キーボードがだいぶ小さくなったんで、マウス操作レイヤーと数字操作レイヤーを追加する。 shift+数字も変更したいので、それ用のレイヤーも追加する。

2-1. tri layer

LOWERレイヤーでの入力にshift modifierを適用したい場合、ナイーブにシフトキーだけ押すとうまくいかない。 うまくいかないんで、 layer_state_set_user関数内でupdate_tri_layer_stateを使って複数レイヤーをまたぐ場合のルールを登録する。

Documentation for QMK Firmware
keymap.c
layer_state_t layer_state_set_user(layer_state_t state) {
    state = update_tri_layer_state(state, _LOWER, _SHIFT, _LSHIFT);
    state = update_tri_layer_state(state, _NUM, _LOWER, _NMODS);
    return state;
}
2.1. `update_tri_layer_state` の使い所さん

Shiftキーを押したときに_SHIFTレイヤーに移行すればよい。 このとき_SHIFTは何も登録してないレイヤーでよい。

これで、

  • _LOWERかつ_SHIFTのとき、_LSHIFTレイヤーに移行
  • _NUMかつ_LOWERのとき、_NMODSレイヤーに移行

する。 ちなむとcomboもうまくいかない。switching layer系の組み合わせもうまくいかない。 皆さんも諦めるか、smarterな解法があったら教えて下さい。

2-2. key override

QMKを触っていると人々はレイヤーがサァ! とか色気づくんだけど、modifier key+key→別のキーに変換というナイーブな機能がある。

Documentation for QMK Firmware
keymap.c
const key_override_t *key_overrides[] = {
    &ko_make_basic(MOD_MASK_SHIFT, KC_0, JP_QUES),
};
2.2. key overrideでShift+0→`?`を出す

Shift+0で?が出てくるようになる。 ちなみに俺は普通のキーボードでShift+0すると何が入力されるのかもう覚えてない。

2-3. マウス中クリック/ホイール

マウスホイールの中クリックを皆さん使っているか? ブラウザのリンクを中クリックすると新しいタブで開いたり、タブを中クリックするとcloseしたりする優れモノです。

qmk_firmwareはマウスエミュレーションができる。

Documentation for QMK Firmware

QMKと中クリックは人生のテーマだったんですが、

process_record_user.switch in keymap.c
case MIDDLE:
    if (record->event.pressed) {
        register_code(KC_BTN3);

        WAIT_PRESSING(record);

        unregister_code(KC_BTN3);
        layer_on(_WHEEL);
    } else {
        layer_off(_WHEEL);
    }
    return false;
2.3. 中クリック/ホイールの実装(incorrect)

プログラム2.3だと先中クリックが入力されるため、ホイール操作だけしたいのに変にリンクを開いたりしてしまい、Webサイトのスクロールできるtable of contentsでスクロールするつもりがうっかり別タブを開いてしまう事故が多々おきた。

鬼の努力は実はたった1行で解決できる。

keymap.c
#define MIDDLE LT(_WHEEL, KC_BTN3)
2.4. 中クリック/ホイールの実装(correct)

これをkeymapで呼ぶだけ。

Documentation for QMK Firmware

ドキュメントはちゃんと隅々まで嫁ってことですな…w

2-4. レイヤー数増やす

config.h
#undef DYNAMIC_KEYMAP_LAYER_COUNT
#define DYNAMIC_KEYMAP_LAYER_COUNT 9
2.5. レイヤー数を増やす

はいこれです。 これを書かずに7以上のレイヤーを定義するとコンパイラが「DYNAMIC_KEYMAP_LAYER_COUNT は6や!!」と怒ってくるので、察せられます。

3. マウスtips

多分世の中には多くのqmkマウスエミュレーション愛好家がいると思うんですが、私もその一人でしてェ…。

Documentation for QMK Firmware

一旦こうなっている。

config.h
#define MK_KINETIC_SPEED

#undef MOUSEKEY_DELAY
#define MOUSEKEY_DELAY 0
#undef MOUSEKEY_INITIAL_SPEED
#define MOUSEKEY_INITIAL_SPEED 80
#undef MOUSEKEY_MOVE_DELTA
#define MOUSEKEY_MOVE_DELTA 8
#undef MOUSEKEY_BASE_SPEED
#define MOUSEKEY_BASE_SPEED 2200

#undef MOUSEKEY_WHEEL_DELAY
#define MOUSEKEY_WHEEL_DELAY 3
#define MOUSEKEY_WHEEL_INTERVAL 40
#define MOUSEKEY_WHEEL_MAX_SPEED 12
#define MOUSEKEY_WHEEL_TIME_TO_MAX 16
3.1. マウスのパラメータ〜

Kineticモードはカーソルの速度がquadratic curveで加速するため、最大速度から逆算すると初動からしばらく小さく動けるので、繊細に動かせるし遠くに動かしたいときも困らない。 MOVE_DELTAで加速度合いを変更し、BASE_SPEED まで (BASE_SPEED - INITIAL_SPEED) / MOVE_DELTA millisecかけて加速していく。

結局この辺は好みなんで快適な数値を探してください(爆)

4. おわりに

いかがでしたか?

ちなみに第1話はない。

5. おまけ

ありすぎだろ

TEXシリーズはYodaからぼちぼち買ってるので愛着がある。 奥にあるLogiのG515もG HBUという専用のソフトウェアでレイヤー機能や様々なカスタマイズができるんで使い勝手がよい。

なんとなくほしいな〜とかゲームしたいな〜となると、増えてしまうわけですね。
